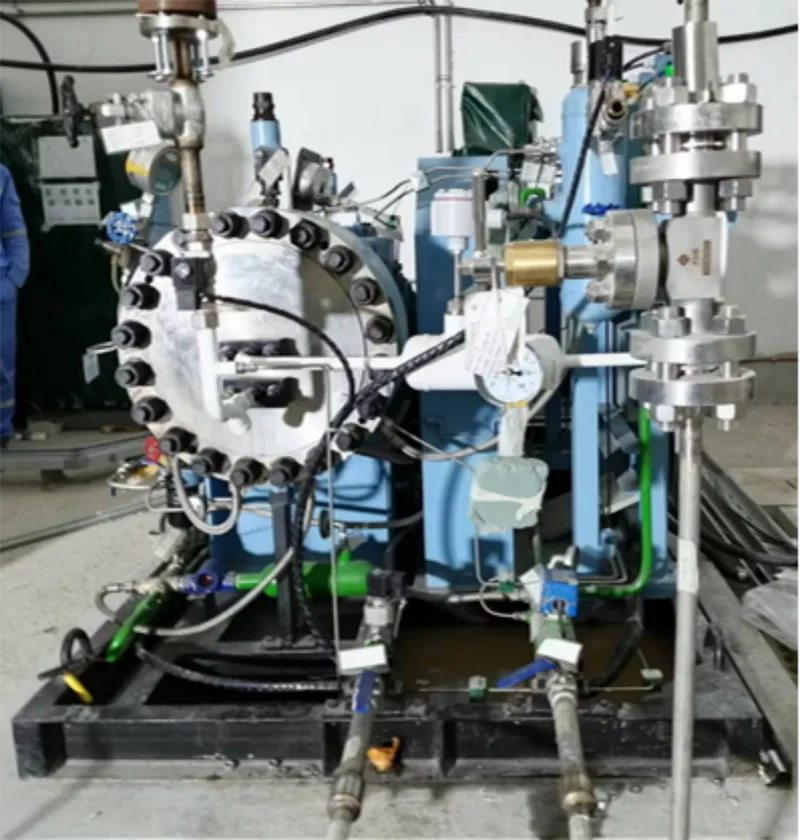

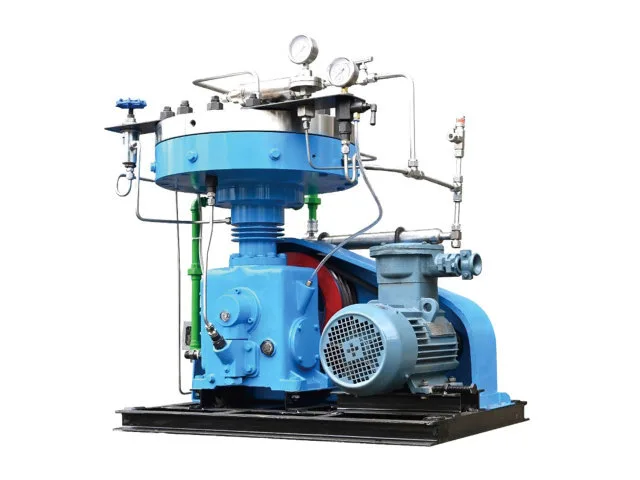

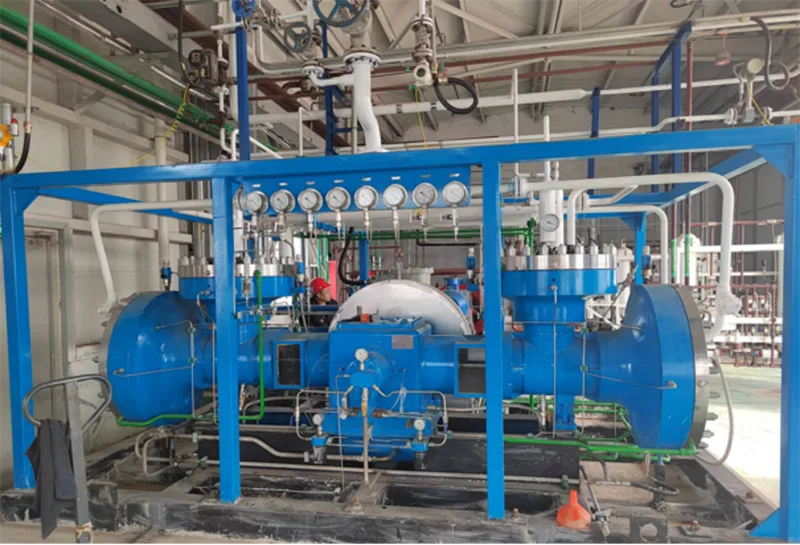

Z Membránkompresszor

A Z membránkompresszor rugalmas membránt használ a gázkamra és a kompresszor hidraulikus és mechanikus részeinek leválasztására. Működés közben a membrán a hidraulikaolajjal együtt mozog, hogy megváltoztassa a gázkamra térfogatát és befejezze a szívó- és kompressziós ciklust. Mivel a sűrített gáz elkülönül a kenőolajtól, a gázút olyan alkalmazásokra alkalmas, ahol fontos a gáz tisztasága, az ellenőrzött tömítés vagy a speciális gázkompatibilitás. A Z alakú elrendezés és az egyfokozatú konfiguráció praktikus berendezési platformot biztosít ezekhez a kompressziós feladatokhoz.

Olajmentes gázút

Membránkompresszió esetén a gáz tisztasága nagymértékben attól függ, hogy a gázkamrát el kell-e távolítani a kenőrendszertől. A membrán képezi a munkagátat a sűrített gáz és a hidraulikaolaj között, így normál működés közben a kenőolaj nem kerül a gázkamrába.

This arrangement makes the Z Diaphragm Compressor suitable for gases where oil carryover or contact with lubricating media could affect downstream equipment, product quality, or process conditions. Ez különösen fontos a nagy tisztaságú és speciális gázrendszereknél.

Tömítés speciális gázszolgáltatáshoz

A zárt gázkamra és a membránleválasztó szabályozott kompressziós utat biztosít a gondos kezelést igénylő gázok számára. A Z sorozatú konfigurációk inert gázokhoz, valamint kiválasztott gyúlékony, robbanásveszélyes, mérgező és egyéb speciális gázokhoz használhatók, a szükséges anyag- és üzemállapot-ellenőrzés függvényében.

Hűtés és folyamatos működés

A Z membránkompresszor keringető vízhűtést használ az üzemi hőmérséklet szabályozására a gázsűrítés során. A hűtési követelmények a gáztól, a nyomásviszonytól, az áramlási sebességtől és az üzemi feltételektől függenek, ezért a végső hűtési konfigurációt a kiválasztott modellhez és folyamatteljesítményhez kell igazítani.

Az elérhető modellek a konfigurációtól függően körülbelül 400–420 fordulat/perc sebességgel működnek. A névleges teljesítmény 3 kW-tól a kompakt, alacsony átfolyású egységek esetében a jelenlegi Z sorozatú sorozat nagyobb térfogatáramú modelljeinek 30 kW-ig terjed.

Műszaki paraméterek

Tipikus ipari alkalmazások

A Z membránkompresszor különböző gázsűrítési feladatokhoz konfigurálható:

· Nagy tisztaságú gázellátó rendszerek

· Speciális és ritka gázok kezelése

· Vegyi és petrolkémiai folyamatok

· Hidrogén és egyéb energiával kapcsolatos gázrendszerek

· Laboratóriumi és tesztelő gázberendezések

· Gáztöltő és -visszanyerő rendszerek

· Inertgáz-sűrítés

· Kiválasztott gyúlékony vagy robbanásveszélyes gázalkalmazások

· Mérgező vagy más módon veszélyes gázok kezelése

· Nagynyomású gázfeldolgozó rendszerek

A kompresszor tényleges konfigurációja a gáz tulajdonságaitól, a nyomásviszonyoktól, a szükséges áramlástól és a helyszíni működési követelményektől függ.

Műszaki konfiguráció

GYIK

1. Milyen gázokat képes kezelni a Z membránkompresszor?

A Z sorozat nagy tisztaságú, inert, gyúlékony és robbanásveszélyes, mérgező és egyéb speciális gázokhoz konfigurálható. A kompresszor kiválasztása előtt át kell tekinteni a gáz összetételét és működési feltételeit.

2. A sűrített gáz érintkezik a kenőolajjal?

Nem. A membrán választja el a gázkamrát a hidraulikus és kenési részektől, megakadályozva a sűrített gáz és a kenőolaj közötti normál közvetlen érintkezést.

3. Mekkora a maximális kimeneti nyomás a felsorolt ​​Z sorozatú modellekben?

A szállított modellek közül a GZ-1.1/21-270 kimeneti nyomása 27 MPa(G). Az alkalmazandó nyomás a kiválasztott modelltől, a bemeneti állapottól és a szükséges áramlástól függ.

4. Alkalmas-e a Z sorozat nagy tisztaságú gázhoz?

Igen. A membránnal szigetelt gázkamra a sűrített gázt elkülönítve tartja a kenőrendszertől, így a kompresszor számos nagy tisztaságú gázalkalmazáshoz alkalmas.

5. Milyen információkra van szüksége Jindingnek az árajánlathoz?

A bemeneti nyomásra és hőmérsékletre, a kilépő nyomásra, a szükséges áramlási sebességre, a gázösszetételre, az üzemeltetési követelményekre, valamint speciális gázok esetén a vonatkozó fizikai és kémiai tulajdonságokra van szükség.

6. Hogyan válasszak a különböző Z sorozatú modellek közül?

A modellt a gáz típusa, a bemeneti nyomás, a kimeneti nyomás, az áramlási sebesség és az üzemi feltételek kombinációja szerint kell kiválasztani. A Jinding a teljes folyamatadatok áttekintése után javasolhatja a megfelelő konfigurációt.
