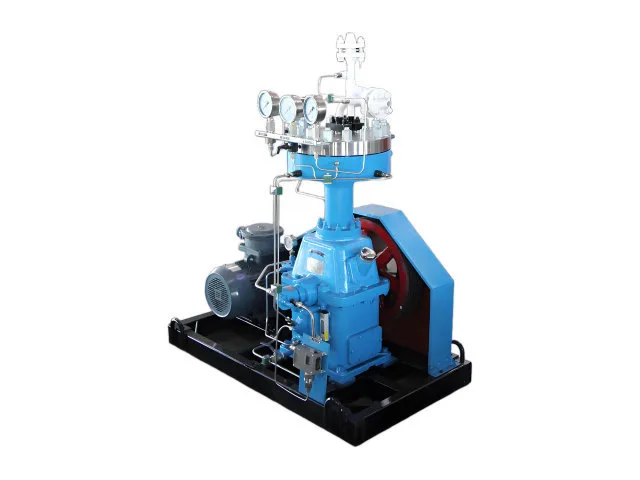

GZ1 membránkompresszor

A GZ1 membránkompresszor belsejében egy membrán választja el a kompressziókamrát a hidraulikus és kenőrendszertől. A gázt a membrán mozgása szorítja össze, nem pedig a közvetlenül a gázkamrában működő dugattyú, amely távol tartja az olajat a gáz útjából. Egyfokozatú kompresszorként a GZ1 az alacsony átfolyású nagynyomású szolgáltatástól a közepes nyomásarányú, nagyobb térfogatáramú alkalmazásokig terjedő konfigurációkban kapható. A kiválasztás a gázáramlás, a szívónyomás, a kipufogógáz nyomás, a hőmérséklet és a gáztulajdonságok tényleges kombinációján alapul.

Termékmodell és főbb paraméterek

Milyen gázsűrítési problémákat tud megoldani a GZ1?

Az olajnak a sűrített gázzal való érintkezésének megakadályozása

A nagy tisztaságú gázrendszereknél a gáztisztaság fenntartása fontosabb lehet, mint a szükséges nyomónyomás elérése. A GZ1 membrán segítségével választja el a gázkamrát a hidraulikus és kenési részektől. A sűrített gáz ezért a membrán gázoldalán marad, ahelyett, hogy egy olajkenésű kompressziós kamrán haladna át.

Ez a konfiguráció akkor hasznos, ha az olajátvitel befolyásolhatja a gáz minőségét, a későbbi berendezéseket vagy magát a folyamatot.

Magas nyomás viszonylag alacsony gázáramlás mellett

Egyes gázrendszerek jelentős nyomásnövekedést igényelnek anélkül, hogy nagy gázátbocsátást igényelnének. A GZ1 konfigurációk lefedik az ilyen típusú feladatokat, beleértve a GZ1-3/10-160, GZ1-5/13-200 és GZ1-20/10-500 modelleket is.

A GZ1-20/10-500 például 20 Nm³/h-ra van előírva 1 MPa szívónyomás és 49 MPa kipufogónyomás mellett. A modell kiválasztása továbbra is a gáz aktuális tulajdonságaitól és működési feltételeitől függ.

Különböző felfelé irányuló nyomásviszonyokhoz való illeszkedés

A GZ1 termékcsalád nem korlátozódik a légköri nyomású szívásra. Az elérhető modellek között szerepel a bemeneti nyomás az alacsony nyomású körülményektől a jelentősen túlnyomásos gázforrásokig, beleértve az 1,0, 1,3, 3,0, 5,0, 13,0 és 14,0 MPa-os konfigurációkat.

Ez több lehetőséget biztosít a mérnököknek, amikor a kompresszort egy meglévő gázellátóval, tárolóedénnyel vagy folyamatsorral integrálják.

Különleges és veszélyes gázok kezelése

A nagy tisztaságú gázok, inert gázok, gyúlékony és robbanásveszélyes gázok, mérgező gázok és egyéb speciális gázok megfelelő tömítést, anyagokat és működési vezérlést igényelnek. A membránkompressziós elv zárt gázkamrát biztosít, és elválasztja a gázt a kenőrendszertől.

Speciális közegek esetén a kompresszor konfigurációjának megerősítése előtt felül kell vizsgálni a gáz összetételét és fizikai és kémiai tulajdonságait. Az anyag-kompatibilitás és a működési feltételek a kiválasztási folyamat részét képezik.

Kompresszor kiválasztása a tényleges folyamat körül

Egy kompresszor modellt nem lehet pontosan kiválasztani az áramlási sebesség alapján. Két azonos gázáramú rendszer teljesen eltérő kompresszor-konfigurációt igényelhet, ha eltér a szívónyomásuk, a nyomónyomásuk, a gázösszetételük vagy az üzemi hőmérsékletük.

A Jinding ki tudja értékelni a teljes üzemi adatokat, és megfelelő GZ1 konfigurációt ajánl a szükséges gázáramlási és nyomásviszonyok alapján.

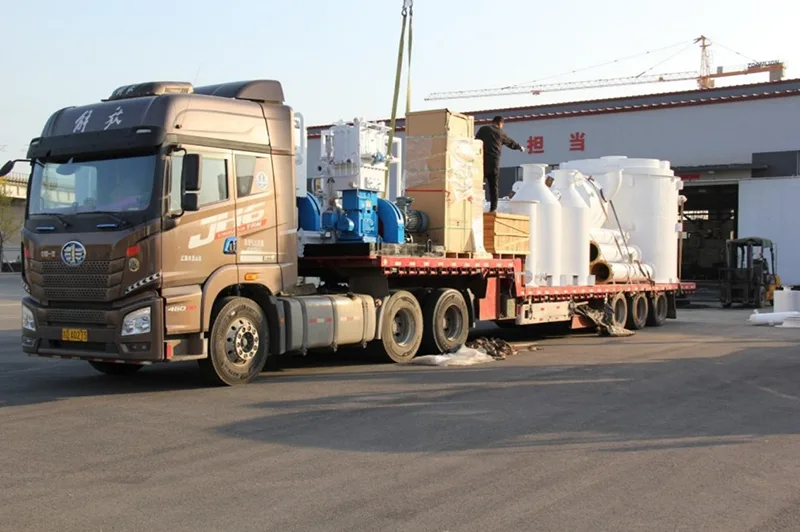

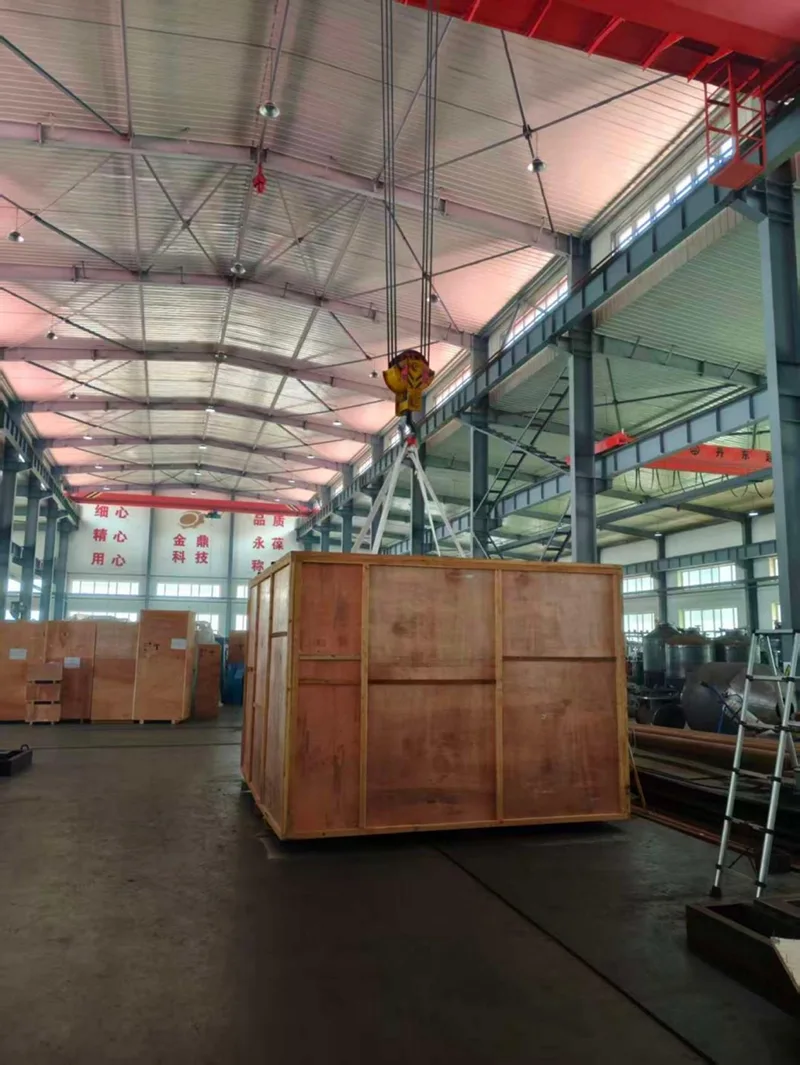

Csomagolás, berakodás és kiszállítás

A Jinding a membránkompresszorok előkészítését és szállítását végzi a berendezés konfigurációjának és szállítási követelményeinek megfelelően. Szállítás előtt a kompresszort előkészítik a rakodásra, és a berendezés elrendezését a szállítási követelményeknek megfelelően ellenőrzik.

Nagyobb ipari kompresszoregységek esetén a rakodás és a szállítás megfelelő emelési elrendezést és biztonságos elhelyezést igényel a szállítás során. A szállítási folyamat a berendezés méretei, a rendeltetési hely és az ügyfél igényei szerint összehangolható.

GYIK

1. Milyen gázokat tud összenyomni a GZ1 membránkompresszor?

A GZ1 konfigurációk nagy tisztaságú gázokhoz, inert gázokhoz, gyúlékony és robbanásveszélyes gázokhoz, mérgező gázokhoz és egyéb speciális gázokhoz használhatók. Az anyagok és a kompresszor konfiguráció kiválasztása előtt át kell tekinteni a tényleges gázösszetételt.

2. Mekkora a GZ1 sorozat maximális kipufogónyomása?

A szállított modellek közül a GZ1-20/10-500 eléri a 49 MPa kipufogónyomást. Más modellek különböző nyomástartományokat fednek le, ezért a megfelelő modellt a szükséges áramlási és bemeneti feltételeknek megfelelően kell kiválasztani.

3. A GZ1 képes-e nagy tisztaságú gázokat olajszennyezés nélkül sűríteni?

A membrán választja el a gázkamrát a hidraulikus és kenési részektől, így a sűrített gáz általában nem érintkezik közvetlenül a kenőolajjal. Ez a konfigurációt számos nagy tisztaságú gázalkalmazáshoz alkalmassá teszi.

4. Használható-e a GZ1 gyúlékony vagy mérgező gázokhoz?

Igen, a GZ1 sorozat konfigurálható kiválasztott gyúlékony, robbanásveszélyes és mérgező gázokhoz. Mivel a gáz tulajdonságai jelentősen változnak, a kiválasztás előtt meg kell adni a gáz összetételét, üzemi nyomását, hőmérsékletét és a vonatkozó fizikai és kémiai adatokat.

5. Hogyan válasszam ki a megfelelő GZ1 modellt?

Kezdje a szükséges áramlási sebességgel, szívónyomással és kipufogónyomással. A gáz összetétele, a bemeneti hőmérséklet és a működési követelmények szintén fontosak. A Jinding ezután megfeleltetheti ezeket a feltételeket a rendelkezésre álló GZ1 konfigurációkkal.

6. Milyen információkat kell megadnom, ha GZ1 árajánlatot kérek?

Kérjük, adja meg a bemeneti nyomást és hőmérsékletet, a szükséges kipufogógáz-nyomást, térfogatáramot, sűrített közeget és működési követelményeket. Speciális gázok esetén adja meg a gáz összetételét és a vonatkozó fizikai és kémiai tulajdonságokat, hogy a kompresszor konfigurációját megfelelően ki lehessen értékelni.
