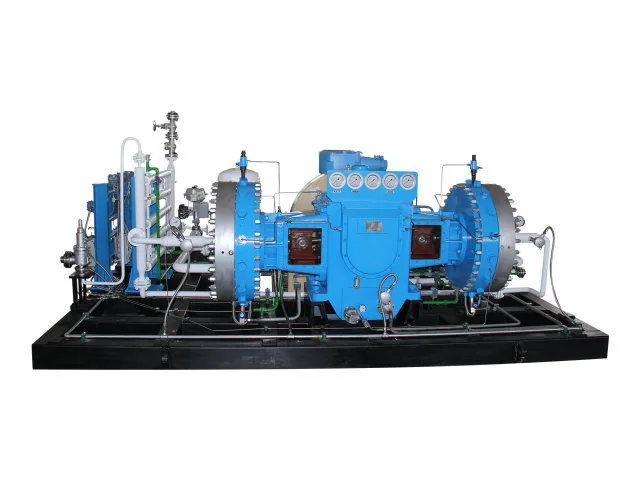

GD4 membránkompresszor

Ellentétben a hagyományos kompressziós rendszerekkel, ahol a gáz olajozott mechanikai alkatrészek közelében működhet, a GD4 membránkompresszor hidraulikus nyomást használ a membrán meghajtására, miközben a sűrített közeget a membrán és a hengerfej által alkotott zárt gázkamrában tartja. Ez a szerkezet alkalmassá teszi a GD4-et olyan alkalmazásokhoz, ahol a berendezés kiválasztásakor figyelembe kell venni a gázszennyezést, a szivárgás ellenőrzését és a közegek kompatibilitását. A Jinding minden kompresszort a szívónyomás és hőmérséklet, a szükséges kipufogógáz nyomás, térfogati áramlási sebesség, a gázösszetétel és a specifikus működési követelmények alapján konfigurál, így alkalmazásorientáltabb megoldást kínál az ipari gázkompressziós projektekhez.

Működési elv

A GD4 membránkompresszor motoros mechanikus és hidraulikus rendszert használ a gázsűrítéshez szükséges mozgás generálására.

Működés közben az elektromos motor a főtengelyt egy tárcsarendszeren keresztül hajtja meg. A főtengely a hajtórúdon keresztül adja át a mozgást, aminek következtében az olajhenger belsejében lévő dugattyú egyenes vonalú, oda-vissza mozgást végez. Ahogy a dugattyú mozog, a hidraulikaolaj elmozdul, és nyomást ad át a membránra.

Ezután a membrán oda-vissza mozog a gázoldal és a hidraulikaolaj oldal között. A szívó- és nyomószelepek hatására minden membránciklus befejezi a gázbeviteli, kompressziós és -kibocsátási folyamatot.

A szívólöket során a membrán mozgása növeli a gázkamra térfogatát, lehetővé téve a sűrített közeg bejutását a szívószelepen keresztül. Amikor a membrán az ellenkező irányba mozog, a kamra térfogata csökken, és a gáznyomás nő. Amint a nyomás eléri a kívánt ürítési állapotot, a kipufogószelep kinyílik, és a sűrített gáz kiürül.

A hidraulikus rendszer olajkompenzációs funkciót is tartalmaz. Normál működés közben kis mennyiségű olaj visszatérhet az olajhengerből az olajtartályba a mozgó alkatrészek közötti belső hézagon keresztül. A kiegyenlítő olajszivattyú a szívási folyamat során pótolja a membránmozgáshoz szükséges hidraulikaolajat.

A szállított olajmennyiség valamivel nagyobb, mint a normál belső szivárgás következtében elveszett mennyiség. A felesleges olaj ezután visszakerül a nyomásszabályozó rendszeren keresztül, ami segít fenntartani a szükséges hidraulikus feltételeket a kompresszor működése közben.

Megfelelő iparágak és ügyfelek

Tanúsítványok és minőségbiztosítás

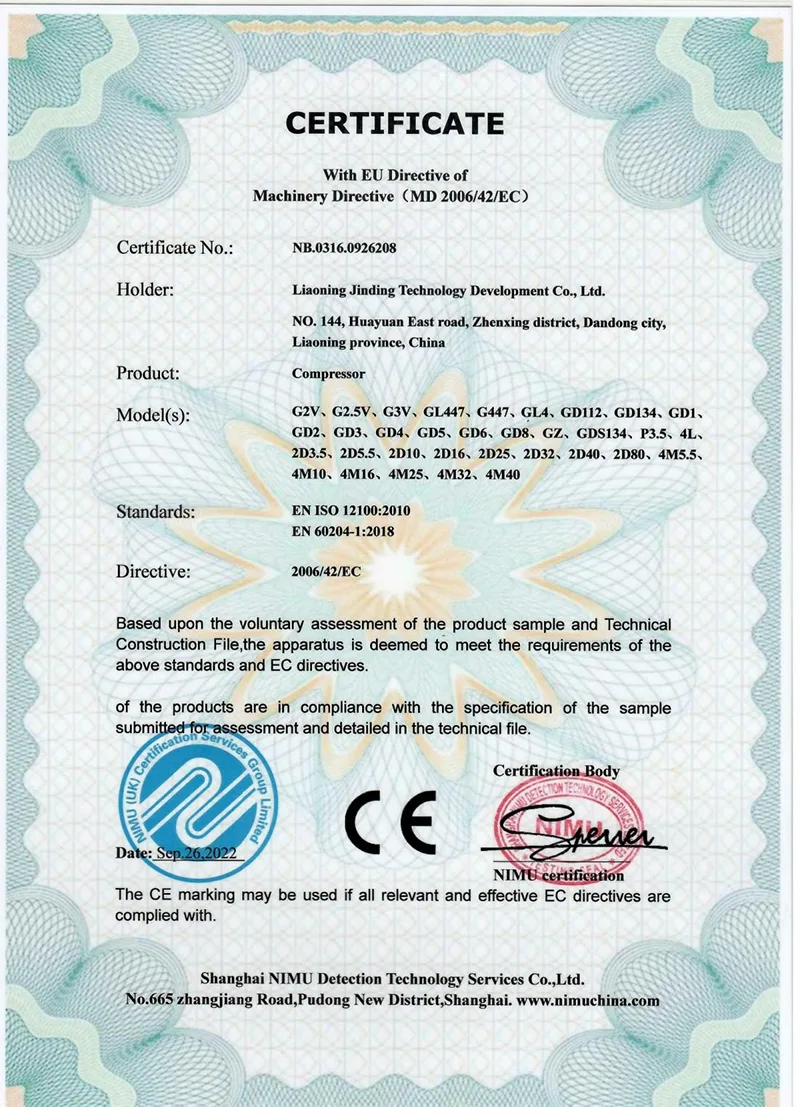

CE tanúsítás

A GD4 membránkompresszort a megfelelő termékmegfelelőségi szempontokkal szállítjuk a nemzetközi piacokon. A CE-tanúsítvány része a Jinding minősítési és tanúsítási rendszerének azon termékek és projektek esetében, amelyekhez releváns piacra jutási dokumentáció szükséges.

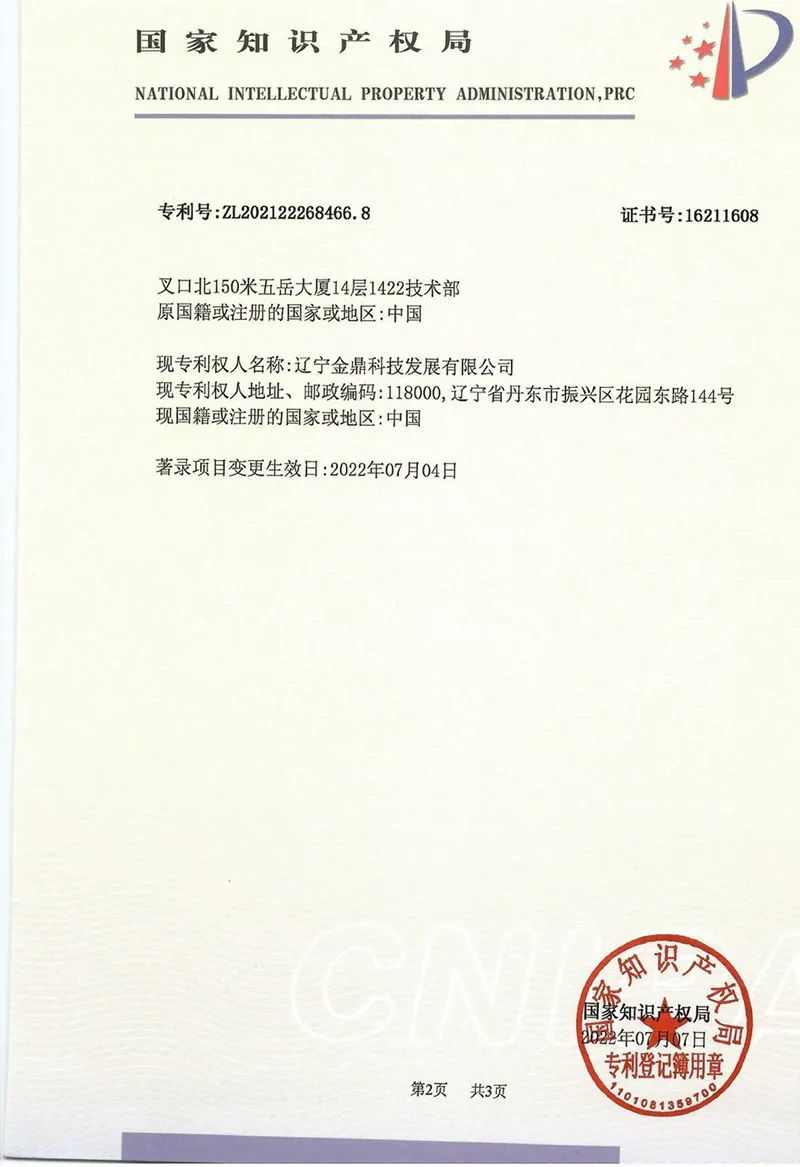

Szabadalmaztatott technológia

A Jinding kompresszor- és berendezéstechnológiákat fejlesztett ki, amelyeket szabadalmaztatott műszaki vívmányok támogatnak. A folyamatos termékfejlesztés és mérnöki tapasztalat hozzájárul a különböző ipari gázalkalmazásokhoz szükséges membránkompressziós berendezések tervezéséhez és gyártásához.

A műszaki fejlesztés integrálva van a berendezések gyártási és projektkövetelményeivel, lehetővé téve, hogy a kompresszorkonfigurációkat a tényleges működési feltételek alapján alakítsák ki, ahelyett, hogy csak szabványos előírásokra támaszkodnának.

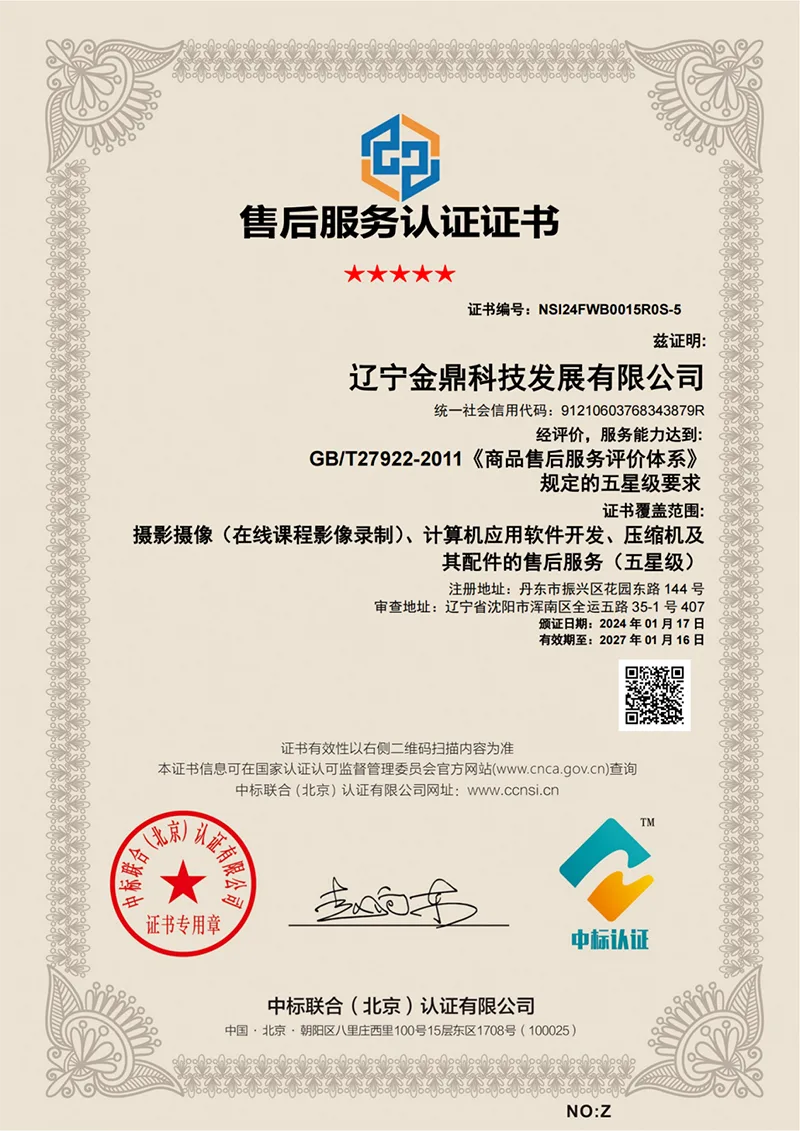

Ötcsillagos vevőszolgálati tanúsítvány

A Jinding ötcsillagos vevőszolgálati tanúsítvánnyal rendelkezik, amely tükrözi az ipari berendezések ügyfelei számára kialakított szolgáltatási rendszerét.

A műszaki támogatás magában foglalhatja a berendezések kiválasztását, a mérnöki tanácsadást, a telepítési és üzembe helyezési útmutatást, az üzemeltetési és karbantartási oktatást, a távoli támogatást, a helyszíni műszaki szervizt, az ellenőrzést, a karbantartást, a javítást és a pótalkatrészek támogatását a projekt- és szervizkövetelményeknek megfelelően.

Az ipari vásárlók számára a kompresszorbeszerzés nem csak magáról a berendezésről szól. A telepítés és üzemeltetés során nyújtott technikai támogatás szintén befolyásolhatja a projekt hosszú távú teljesítményét. A Jinding szerviztámogatást nyújt a berendezés teljes életciklusa során a vonatkozó termék- és szerződési feltételeknek megfelelően.

Gyakran Ismételt Kérdések

Milyen gázokat tud összenyomni a GD4 membránkompresszor?

A GD4 sorozat konfigurálható nagy tisztaságú gázokhoz, inert gázokhoz, gyúlékony és robbanásveszélyes gázokhoz, mérgező gázokhoz és egyéb speciális gázokhoz. Egy adott kompresszor-konfiguráció alkalmassága a sűrített közeg tulajdonságaitól és az üzemi körülményektől függ.

A sűrített gáz érintkezik a kenőolajjal?

Nincs közvetlen érintkezés a technológiai gáz és a hidraulikaolaj-rendszer között a kompressziós kamrában. A membrán választja el a sűrített közeget a kompresszor olajoldalától.

Milyen információkra van szükség a membránkompresszor kiválasztása előtt?

Az ügyfeleknek biztosítaniuk kell a sűrített közeget, a bemeneti nyomást, a bemeneti hőmérsékletet, a szükséges nyomónyomást és a szükséges térfogatáramot. Speciális gázok esetében a gáz összetételére és a vonatkozó fizikai és kémiai tulajdonságokra vonatkozó információkat is meg kell adni.

Hogyan működik a GD4?

A motor meghajtja a főtengelyt és a dugattyús rendszert, amely hidraulikus nyomást hoz létre az olajhenger belsejében. A hidraulikus nyomás ide-oda mozgatja a membránt, befejezve az ismétlődő gázbeviteli, kompressziós és kiürítési ciklusokat a szívó- és kipufogószelepeken keresztül.

Milyen hűtési módot használ a GD4 sorozat?

Az ehhez a konfigurációhoz megadott szabványos hűtési módszer a keringtető vízhűtés. A végső hűtési elrendezést meg kell erősíteni a kiválasztott kompresszor és a projekt követelményei szerint.

Mi a normál üzemi feszültség?

A megadott üzemi feszültség 380V. Az elektromos követelmények a különböző beépítési feltételekkel rendelkező projektek műszaki kiválasztása során ellenőrizhetők.

A GD4 membránkompresszor alkalmas mérgező vagy gyúlékony gázokhoz?

A GD4 sorozat gyúlékony, robbanásveszélyes, mérgező és egyéb speciális gázokhoz konfigurálható. A sűrített közeget és annak tulajdonságait azonban a berendezés kiválasztása előtt meg kell adni, hogy a kompresszor konfigurációját ki lehessen értékelni a tervezett alkalmazáshoz.
