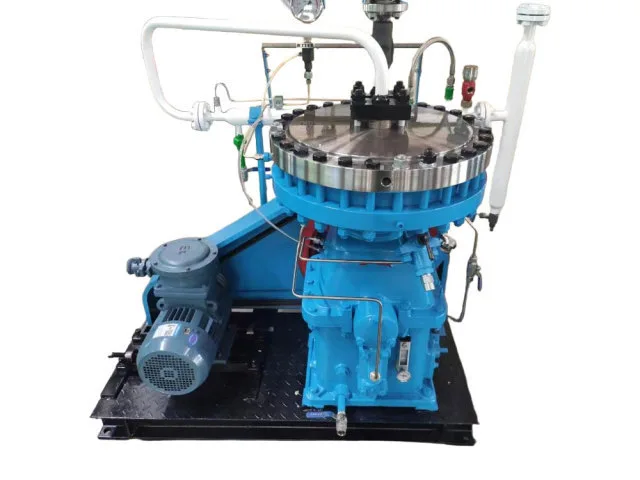

GZ3 membránkompresszor

A gázkompresszornak meg kell felelnie a feltételeknek a folyamat mindkét oldalán. A GZ3 membránkompresszor a bemeneti nyomás, a kimeneti nyomás és a gázteljesítmény különböző kombinációit kínálja, így a berendezést a tényleges folyamat alapján lehet kiválasztani, nem pedig egyetlen szabványos feladathoz. A termékcsalád kompakt egységeket tartalmaz viszonylag kis mennyiségű gázhoz, valamint nagyobb térfogatáramú konfigurációkat, míg számos modell jelentős nyomásnövekedést biztosít. Emiatt a GZ3 termékcsalád alkalmazható gázfokozási, nyomásnövelési és átviteli feladatokra, ahol fontos a gáztisztaság és az ellenőrzött kompresszió.

Termékmodellek és főbb paraméterek

A megfelelő nyomás- és áramlási tartomány kiválasztása

A GZ3 membránkompresszor kiválasztásához a modellt mind a szükséges gázáramhoz, mind a bemeneti és kimeneti nyomáshoz kell igazítani. A modellszám önmagában nem ad elegendő információt annak meghatározásához, hogy egy konfiguráció megfelel-e egy adott folyamatnak.

Az atmoszférikus nyomáshoz közeli szívónyomású alkalmazásokhoz az olyan modellek, mint a GZ3-20/13, GZ3-25/7, GZ3-30/12 és GZ3-40/10, különböző gázáramlási követelményeket fednek le viszonylag alacsony nyomónyomás mellett.

Amikor a bemenő gáz már nyomás alatt van, a szükséges kompressziós arány megváltozik. Például a GZ3-45/0,5-10 0,05 MPa bemeneti nyomással és 1,0 MPa nyomónyomással, míg a GZ3-50/16-150 1,6 MPa bemeneti nyomással és 14,7 MPa nyomónyomással működik.

Nagyobb nyomású alkalmazásoknál a bemenet már több MPa is lehet. A GZ3-40/70-450 7,0 MPa szívónyomásra és 44,1 MPa kipufogónyomásra van előírva. A GZ3-90/100-340 a bemenetnél 9,8 MPa-tól a kisülésnél 33,3 MPa-ig működik.

Ezek a példák azt illusztrálják, hogy miért nem szabad az áramlási sebességet elkülönítve figyelembe venni. A bemeneti nyomást, a célnyomást és a szükséges gázkapacitást együtt kell értékelni a megfelelő konfiguráció meghatározásához.

A megrendelés előtt megerősítendő adatok feldolgozása

A GZ3 membránkompresszor meghatározása előtt adja meg a tényleges működési feltételeket és a folyamatkövetelményeket. Ez az információ segít meghatározni a megfelelő modellt és konfigurációt, beleértve:

A Jinding Workshoptól a Munkahelyig

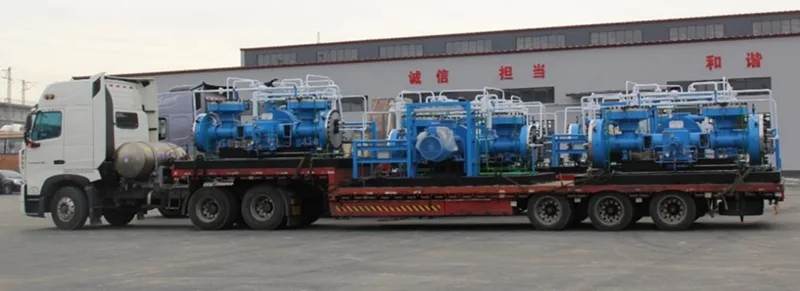

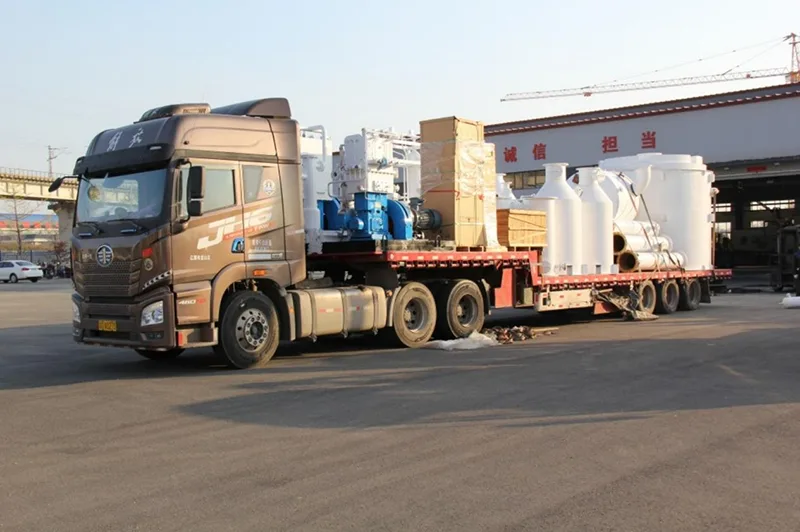

Az ipari berendezések esetében a szállítás inkább a felszerelés része, mintsem utólagos gondolat. A kompresszor elkészülte és szállításra való előkészítése után az egységet méretei és súlya szerint kezelik, rögzítik a szállításhoz és berakodják a vevő telephelyére történő szállításhoz.

Tengerentúli projekteknél a végső csomagolási és szállítási elrendezést meg kell erősíteni a kompresszor konfigurációjának, a szállítási útvonalnak és a rendeltetési hely követelményeinek megfelelően.

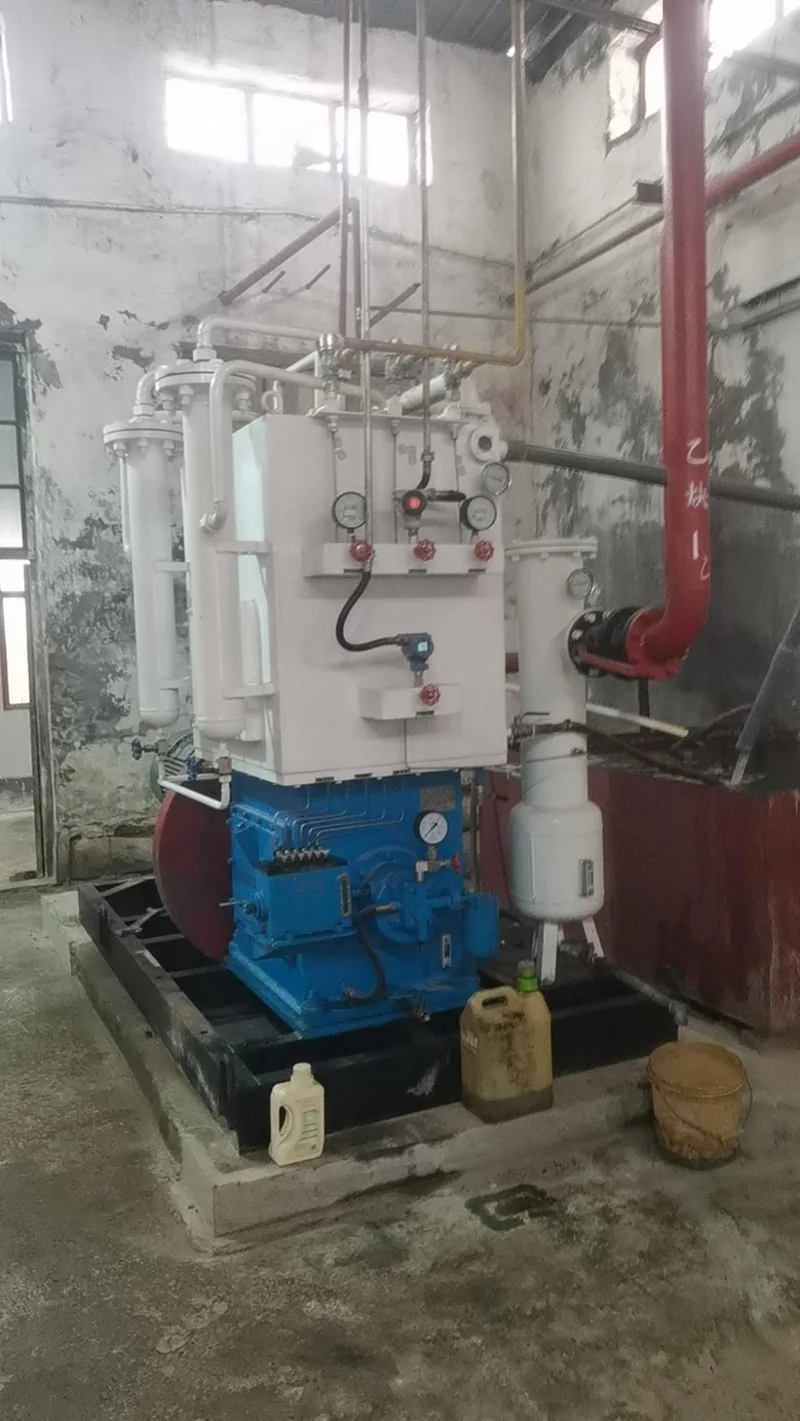

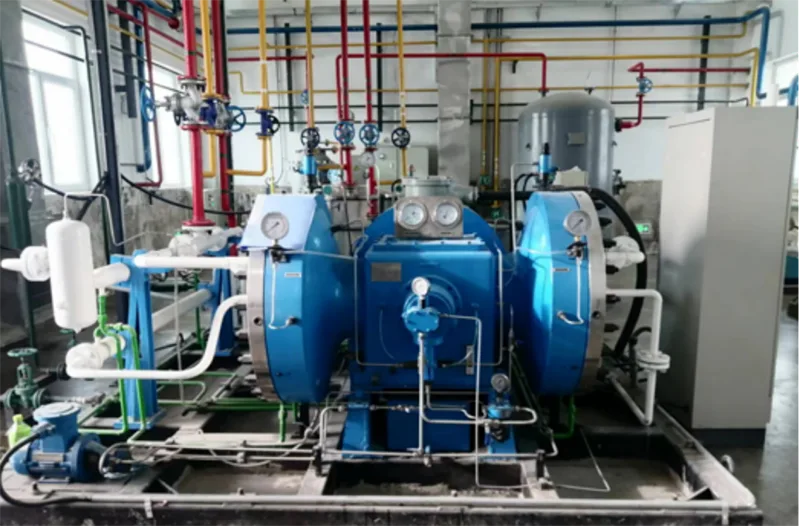

Hol használják a GZ3-at

A GZ3 membránkompresszor az alábbi gázrendszerekhez használható:

·Nagy tisztaságú gázsűrítés

·Speciális gázellátó rendszerek

·Inert gáz nyomás alá helyezése

·Ritka és értékes gázkezelés

·Vegyi folyamatból származó gáz

·Petrolkémiai gázrendszerek

·Tűz- és robbanásveszélyes gázszolgáltatás

· Mérgező gázok kezelése

· Korrozív gázkompresszió

·Nagynyomású gázberendezés

·Laboratóriumi és gázvizsgáló rendszerek

GYIK

1. Milyen áramlási sebességek érhetők el a GZ3 tartományban?

A szállított modellek 12-től 240 Nm³/h-ig terjednek. A GZ3-60-90/7-10-60 néven 60–90 Nm³/h-s tartománykonfiguráció is létezik.

2. Mekkora a felsorolt ​​GZ3 modellek maximális nyomónyomása?

A legmagasabb felsorolt ​​kipufogónyomás 44,1 MPa a GZ3-40/70-450 esetében. A GZ3-12/36-410 eléri a 40,2 MPa-t.

3. Működhet-e a GZ3 nyomás alatti gázforrással?

Igen. Számos modell túlnyomásos szívási feltételekkel rendelkezik. A GZ3-90/100-340 például 9,8 MPa szívónyomással van megadva.

4. Alkalmas-e a GZ3, ha a gáznak mentesnek kell lennie kompresszorolajtól?

A membrán választja el a gázkamrát az olajrendszertől, megakadályozva a sűrített gáz és a kenőolaj közötti közvetlen érintkezést.

5. Hogyan válasszak nagy átfolyású és nagynyomású GZ3 modellt?

Kezdje a szükséges gázárammal, majd hasonlítsa össze a tényleges szívónyomást és a szükséges kipufogónyomást. A kis nyomásnövekedés melletti nagy áramlású alkalmazás más kompresszorfeladatot jelent, mint egy alacsony áramlású, több tíz MPa-t igénylő alkalmazás a kimenetnél.

6. Mit kell küldenem Jindingnek egy GZ3 árajánlatért?

Adja meg a gáz nevét és összetételét, az áramlási sebességet, a szívónyomást és a hőmérsékletet, a szükséges kipufogógáz-nyomást, az üzemi feltételeket és a tisztaságra, anyagokra, tömítésre vagy veszélyes gázkezelésre vonatkozó különleges követelményeket. A Jinding ezután meghatározhatja a megfelelő GZ3 konfigurációt.
