Az acetilén kompressziós berendezést a gázkiszorítás, a bemeneti nyomás, a szükséges nyomónyomás és a későbbi folyamat körülményei szerint választják ki. Ezek a tényezők segítenek meghatározni, hogy az acetilén dugattyús kompresszor vagy más dugattyús gázkompresszor konfiguráció megfelelő-e az alkalmazáshoz.
Az acetilén gyártósoron a kompresszor összekapcsolja a felfelé irányuló gázelőkészítést a későbbi feldolgozással vagy szállítással.
Előfordulhat, hogy az előállítás és a szükséges gázkezelési lépések elvégzése után az acetilént tárolóba, szárításba, palacktöltésbe vagy más technológiai berendezésekbe kell átvinni. Ha a rendelkezésre álló bemeneti nyomás nem elegendő a következő fokozathoz, a kompresszió a gáznyomást a rendszer által megkívánt szintre emeli.
A berendezés kiválasztása ezért a kompresszor pozíciójával kezdődik a folyamatban. A legfontosabb részletek közé tartozik a gázforrás, a szükséges áramlási sebesség, a bemeneti feltételek és a célnyomás.
A gázkiszorítás az elsődleges méretezési paraméter, és m³/perc-ben adható meg. A szükséges kapacitásnak meg kell felelnie a folyamatigénynek és a várható működési feltételeknek.
A nyomónyomás egy másik kritikus paraméter. Ezt a későbbi berendezések és a teljes folyamat követelményei alapján kell meghatározni, nem pedig elszigetelten.
A bemeneti nyomás, a gázviszonyok, az üzemi ütemterv és a csőcsatlakozások szintén befolyásolják a berendezés konfigurációját. Ezeket a paramétereket együtt kell felülvizsgálni a megfelelő kompresszor specifikáció meghatározásához.

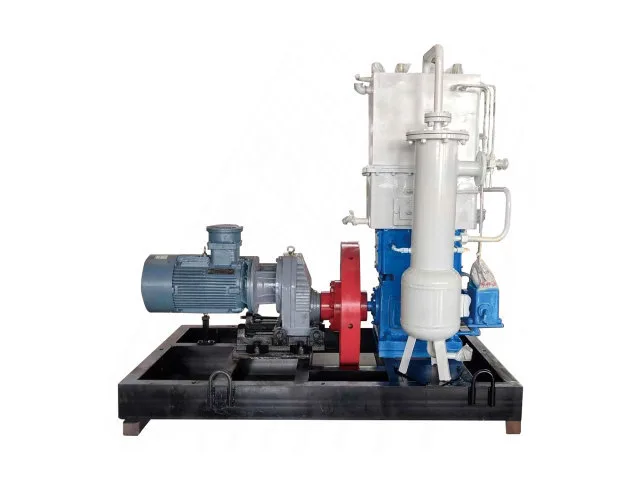

A dugattyús kompresszor a hengeren belüli dugattyú ismételt mozgása révén összenyomja a gázt. A szívólöket során a gáz a szívószelepen keresztül jut be a kompressziós kamrába. Ahogy a dugattyú áthalad a kompressziós löketen, a kamra térfogata csökken, és a gáznyomás nő. A kisülési feltételek elérése után a sűrített gáz a nyomószelepen keresztül távozik.
Ez a ciklus működés közben megismétlődik. A szükséges elmozdulás, nyomásérték és a kompressziós fokozatok elrendezése a folyamat körülményeitől és az acetilén rendszer teljesítménykövetelményeitől függ.
|
Modell |
Közepes |
Elmozdulás |
Kipufogó nyomás |
Teljes méretek |
Súly |
Működtető |
|
|
Hatalom |
Feszültség |
||||||
|
2Z-(0,34-0,67)/25 |
Acetilén |
0,34-0,67 |
2.5 |
1700x800x1400 |
1.1 |
11 |
380 |
|
2Z-0,67/25 |
Acetilén |
0.67 |
2.5 |
1900x900x2000 |
2.2 |
11 |
380 |
|
2Z-0,8/25 |
Acetilén |
0.8 |
2.5 |
1900x900x2000 |
2.2 |
11 |
380 |
|
2Z-(0.5-0.8)/25 |
Acetilén |
0,5-0,8 |
2.5 |
1900x900x2000 |
2.2 |
15 |
380 |
|
2Z-1.33/25 |
Acetilén |
1.33 |
2.5 |
2035x1240x2260 |
3 |
18.5 |
380 |
|
2Z-1.67/25 |
Acetilén |
1.67 |
2.5 |
2035x1240x2260 |
3 |
22 |
380 |
|
2Z-(0,67-1,5)/25 |
Acetilén |
0,67-1,5 |
2.5 |
2035x1240x2260 |
3 |
22 |
380 |
|
2Z-(0,835-1,67)/25 |
Acetilén |
0,835-1,67 |
2.5 |
2035x1240x2260 |
3 |
22 |
380 |
Miután az acetilén áthaladt a szükséges gyártási és kezelési szakaszokon, kompressziós berendezést használnak, amikor a gázt egy magasabb nyomású folyamatba kell szállítani.
Gáztöltési projekteknél a stabil kompressziós fokozat fontos része a feldolgozott acetilénnek a következő töltőrendszerbe történő szállításának.

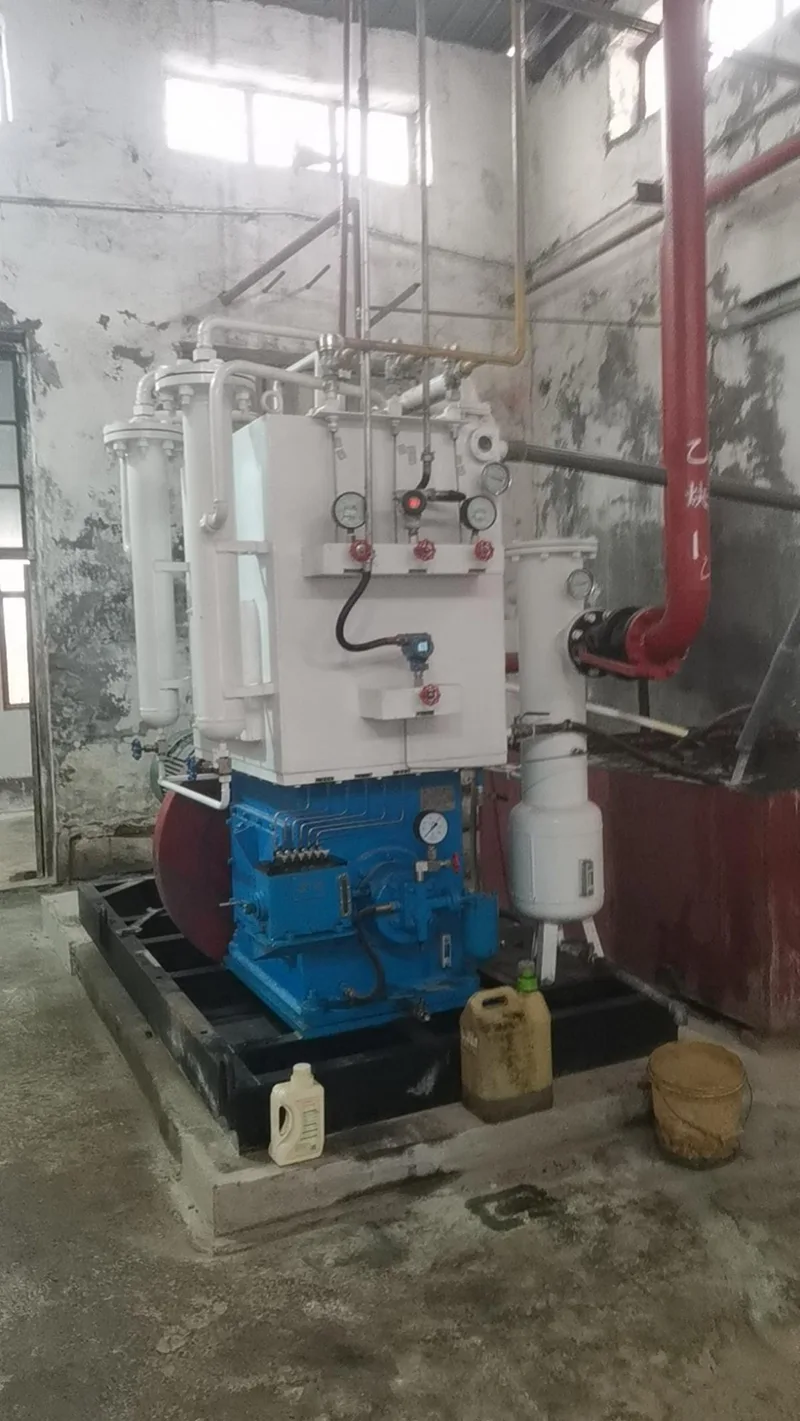

A kompresszor beépíthető ipari gázrendszerekbe, ahol az acetilént szabályozott nyomás mellett kell átadni a folyamatszakaszok között.
Az acetilént ipari betáplálási gázként használó projektek gázkezelési folyamatuk részeként külön kompressziós berendezést igényelhetnek.
A komplett acetiléngyártó berendezéseket vásárló ügyfelek számára a dugattyús kompresszor jöhet szóba generátorokkal, tisztítóberendezésekkel, szárítókkal, biztonsági felügyeleti rendszerekkel és egyéb segédberendezésekkel együtt.
A Jinding egy kínai székhelyű ipari kompresszorok és acetiléngyártó berendezések gyártója. Az 1995-ben alapított Liaoning Jinding Technology Development Co., Ltd. membránkompresszorokat, dugattyús kompresszorokat, folyadékhajtású kompresszorokat és acetiléngyártó berendezéseket fejleszt és gyárt.
A cég termékpalettája lehetővé teszi az acetilén projekteken dolgozó ügyfelek számára, hogy különböző típusú technológiai berendezéseket szerezzenek be olyan gyártótól, aki ismeri a gázsűrítési és acetiléngyártási rendszereket egyaránt.
A Jinding műszaki területe magában foglalja a berendezések kiválasztását, a mérnöki támogatást, a gyártást, a berendezések szállítását, a telepítési és üzembe helyezési segítséget, a karbantartási támogatást és a projektkövetelményeknek megfelelő pótalkatrészek szolgáltatását.
A több berendezést magában foglaló acetilénprojekteknél ez leegyszerűsítheti a kommunikációt a gázfejlesztő és a kompressziós szakaszok között.
Igen. A felsorolt termékcsalád acetiléngáz-kompressziós alkalmazásokhoz készült, és az acetiléngyártásban, -feldolgozásban, -ellátásban és a kapcsolódó ipari gázrendszerekben való használatra készült.
Az ezen az oldalon felsorolt modellek kipufogónyomása 2,5 MPa(G).
A felsorolt modellek 0,34 m³/perc és 1,67 m³/perc közötti vízkiszorítási kapacitást fednek le, beleértve számos köztes konfigurációt is.
A modellt az aktuális acetilén áramlási igény, a bemeneti állapot, a nyomónyomás, az upstream gáztermelési kapacitás és a downstream folyamatigény szerint kell kiválasztani.
Igen. A Jinding acetiléngyártó berendezéseket és kapcsolódó gázsűrítő berendezéseket gyárt. A projekt követelményeitől függően a kompresszort acetiléngenerátorokkal, tisztítórendszerekkel, szárítókkal, felügyeleti berendezésekkel és egyéb segédberendezésekkel együtt lehet figyelembe venni.
Az aktuális paraméter-tartományba tartozó modellek 380 V-os áramellátással vannak felsorolva.
Igen. A teljes méretek és a felszerelés súlya modellenként eltérő. A végső berendezés kiválasztása előtt figyelembe kell venni az alapozási helyet, a karbantartási hozzáférést, az emelési feltételeket és a csőelrendezést.
Az ajánlott információk magukban foglalják a szükséges gázkapacitást, a bemeneti feltételeket, a szükséges nyomónyomást, az üzemeltetési követelményeket, az áramellátást és az esetleges speciális projektfeltételeket. Ez lehetővé teszi, hogy a Jinding értékelje az alkalmazást, és megfelelő konfigurációt javasoljon.
