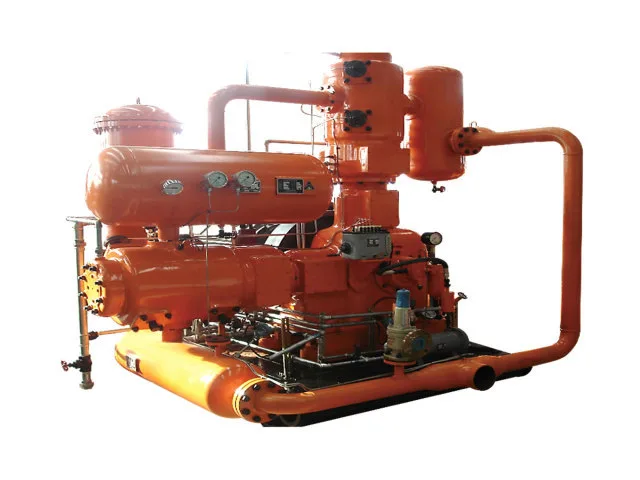

L típusú dugattyús kompresszor

Az L típusú dugattyús kompresszor egy petrolkémiai gázszolgáltatáshoz kifejlesztett dugattyús kompresszor. Mechanikai elrendezése integrált géptestet, gömbgrafitos öntöttvas főtengelyt és pozitív kenőrendszert használ az erőátviteli alkatrészekhez. A dugattyút és a keresztfejet menetes szerkezet köti össze.

A sorozat legfeljebb két tömörítési fokozatra konfigurálható. A kiválasztott modelltől és a sűrítendő gáztól függően a palack üzemelhet olajmentes vagy olajkenésű elrendezéssel.

Mi van a kompresszor belsejében?

Integrált testfelépítés

A fő test képezi a kompresszor szerkezeti alapját. A főtengely, a hajtórúd mechanizmus és más mozgó alkatrészek egy integrált gépszerkezeten belül működnek.

Öntöttvas főtengely

A főtengely gömbgrafitos öntöttvasból készül, és a motor forgó mozgását átviszi a dugattyús kompressziós mechanizmusra.

Sebességváltó kenés

A kenőrendszer a folyamatos dugattyús működésben részt vevő mechanikai alkatrészeket szolgálja ki, és a kompresszor normál működési rendszerének részét képezi.

Dugattyú és keresztfej csatlakozás

A dugattyú és a keresztfej között menetes csatlakozást használnak. Ez az L-típusú kompresszor szerkezetében alkalmazott mechanikai elrendezés része, és támogatja a dugattyús alkatrészek összeszerelését.

Alapvető tervezési tartomány

Az L típusú dugattyús kompresszor a következő általános tervezési tartományban készül:

·  Löket: 180–240 mm

· Sebesség: 420–590 fordulat/perc

·  A dugattyúrúd névleges feszültsége: 42–68 kN

·  Névleges dugattyúrúd-terhelés: 42–68 kN

· Vezetési teljesítmény: 75–280 kW

·  Maximális tömörítési fokozatok: 2

·  Fő alkalmazási terület: Petrolkémiai ipar

Fő műszaki paraméterek

Hol használják az L típusú dugattyús kompresszort?

Hidrogén rendszerek

A hidrogénkompressziós követelmények az áramlási sebességtől, a rendszernyomástól és az utána következő folyamat körülményeitől függően változhatnak. A kompresszor kiválasztását a tényleges hidrogénüzemi paraméterek alapján kell megválasztani.

Petrolkémiai gázfeldolgozás

A kőolajgáz, a könnyű szénhidrogének, a gazdag gáz és más technológiai gázok sűrítést igényelhetnek a gyártás, az átvitel vagy a folyamatkezelés során.

Nitrogén kompresszió

A nitrogén sűríthető ipari folyamatellátási és gázszállítási alkalmazásokhoz.

Etilén és propilén rendszerek

Az L-típusú kompresszor etilént vagy propilént tartalmazó folyamatalkalmazások esetén a tényleges gázösszetétel és a működési követelmények megerősítésétől függően jöhet számításba.

Ipari gázlétesítmények

A rendelkezésre álló kapacitás és nyomástartomány támogathatja a dugattyús kompresszor konfigurációt igénylő ipari gázprojekteket is.

Gyártási és műszaki támogatás a Jindingtől

A Jinding 1995 óta gyárt ipari kompresszorokat és acetiléngyártó berendezéseket.

Kompresszor termékpalettája membránkompresszorokat, dugattyús kompresszorokat és folyadékhajtású kompresszorokat tartalmaz. A cég termelési létesítményei a megmunkálásra, összeszerelésre, hegesztésre, festésre, tesztelésre és műszaki fejlesztésre terjednek ki.

Az L típusú dugattyús kompresszor projekteknél a Jinding támogatást tud nyújtani a berendezések kiválasztására, a műszaki kommunikációra, a gyártásra és a nyomon követési szolgáltatásokra.

Gyakran Ismételt Kérdések

Milyen gázokat tud összenyomni az L típusú dugattyús kompresszor?

A sorozat olyan gázokhoz készült, mint a hidrogén, nitrogén, kőolajgáz, könnyű szénhidrogén gáz, etilén, propilén, gazdag gáz és analitikai gáz. A végső kiválasztást a tényleges gázösszetétel és az eljárás követelményei szerint kell megerősíteni.

Mekkora a legnagyobb kapacitás a felsorolt ​​modellekben?

A legnagyobb névleges térfogatáram a mellékelt modelllistában 135 Nm³/perc.

Minden modell olajmentes?

Nem. A felsorolt ​​modellek többsége olajmentes hengerkenést használ, míg a 4L-65/-0,4-0,7 modell olajkenéssel van feltüntetve.

A kompresszor képes légköri nyomású gázt fogadni?

Igen. Számos felsorolt ​​modell légköri nyomást használ bemeneti feltételként.

Elérhető-e alacsony nyomású vagy vákuumszívás?

Igen. A kínált termékcsalád alacsony nyomású szívókörülményeket és egy modellt tartalmaz -0,04 MPa(G) bemeneti nyomással.

Mekkora a maximális nyomónyomás a felsorolt ​​adatokban?

A legmagasabb felsorolt ​​kimeneti nyomás 4,0 MPa(G).

Hány tömörítési fokozata lehet a kompresszornak?

Az alapvető tervezési specifikáció legfeljebb két tömörítési fokozatot tesz lehetővé.

Milyen információk szükségesek az árajánlathoz?

Kérjük, adja meg a gázközeget, a bemeneti nyomást, a bemeneti hőmérsékletet, a kimeneti nyomást, a szükséges gázáramot és az esetleges speciális működési követelményeket.
