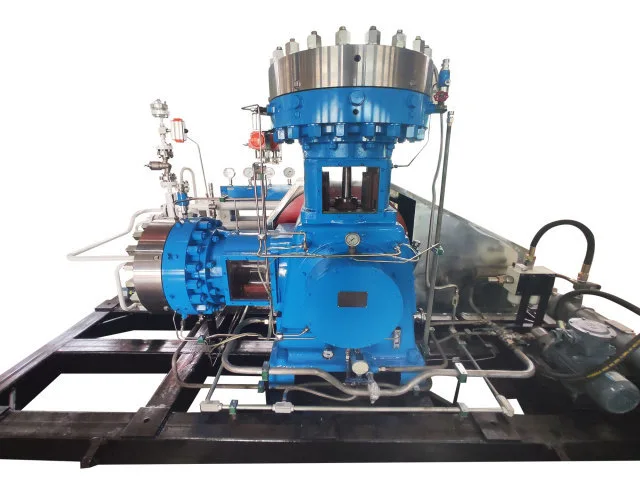

GL4 membránkompresszor

A GL4 membránkompresszor az L-alakú mechanikus elrendezést a membrános gázleválasztó technológiával kombinálja. A motorral hajtott forgattyús mechanizmus hidraulikus nyomást ad át a membránra, lehetővé téve a gáz összenyomását egy zárt kamrában anélkül, hogy közvetlenül érintkezne a kenőolajjal. A hagyományos dugattyús kompressziós elrendezésekkel összehasonlítva az L-alakú konfiguráció jobb teljesítményegyensúlyt és egyenletesebb működést biztosít, így a kompresszor alkalmas folyamatos ipari gázkompresszióra, ahol fontos a működési stabilitás és a gáz tisztasága.

L-alakú szerkezet a stabil tömörítésért

A GL4 membránkompresszor fő szerkezeti jellemzője az L alakú hengerelrendezés. Ez a konfiguráció egyesíti a függőleges és vízszintes szerkezetek működési jellemzőit, és elősegíti a mechanikai egyensúly javítását a kétirányú működés során.

Az ipari felhasználók számára ez azt jelenti, hogy a kompresszor többre épül, mint a nyomás- és áramlási követelmények. A stabil mozgást, a kiegyensúlyozott mechanikai terhelést és a gördülékenyebb működést is figyelembe veszik a GL4 sorozat kiválasztásakor a gázkompressziós rendszerhez.

Kétlépcsős kompressziós tervezés

A GL4 sorozat kétlépcsős tömörítési struktúrát használ. A gázt fokozatosan sűrítik össze, ahelyett, hogy a teljes nyomásnövekedést egyetlen kompressziós fokozatban fejeznék be.

Ez az elrendezés olyan alkalmazásokat támogat, ahol a nyomásigényeket és a gázjellemzőket együtt kell figyelembe venni. A végső konfiguráció a szívónyomás, a nyomónyomás, a szükséges térfogatáram, a gázközeg és az üzemi feltételek alapján választható ki.

Hogyan működik a GL4

Az elektromos motor meghajtja a főtengelyt az erőátviteli rendszeren keresztül. A főtengely a forgó mozgást a hidraulikaolaj-hengerben lévő dugattyú oda-vissza mozgásává alakítja át.

Ahogy a dugattyú mozog, a hidraulikaolaj nyomást ad át a membránra, aminek hatására az előre-hátra mozog. A membrán mozgása megváltoztatja a gázkamra térfogatát. A szívólöket során a gáz a bemeneti szelepen keresztül jut be. A kompressziós löket során a kamra térfogata csökken és a gáznyomás emelkedik. A kívánt nyomás elérése után a nyomószelep kinyílik, és a sűrített gáz elhagyja a kamrát.

Egy kompenzáló olajrendszer üzem közben tartja fenn a szükséges hidraulikaolaj mennyiséget. Az olajfelesleg szabályozása és visszavezetése a nyomásszabályozó rendszeren keresztül történik, lehetővé téve a membránnak a hengerfejhez képesti működését a kompressziós ciklus során.

Olajmentes gáz kompressziós kamra

A sűrített gázt fizikailag a membrán választja el a hidraulikaolajtól.

Ez az elválasztás az egyik fő oka annak, hogy a membránkompresszorokat olyan gázokhoz használják, amelyek nem tolerálják a kenőolaj okozta szennyeződést. A technológiai gáz a lezárt kompressziós kamrában marad, és nem érintkezik közvetlenül a megkent hajtáselemekkel.

A zárt hengerkamra a megbízható tömítési teljesítményt is támogatja, ami különösen fontos nagy tisztaságú gázok, mérgező gázok, gyúlékony gázok, korrozív gázok és más speciális közegek kezelésekor.

Megfelelő sűrített gázok

A GL4 membránkompresszor az alábbi alkalmazásokhoz konfigurálható:

· Nagy tisztaságú gázok

· Inert gázok

· Tűz- és robbanásveszélyes gázok

· Mérgező és káros gázok

· Maró hatású gázok

· Ritka és értékes gázok

· Egyéb speciális ipari gázok

Fő működési konfiguráció

Alkalmazások ipari gázrendszerekhez

Technikai támogatás a kiválasztástól az üzemeltetésig

A Jinding technikai támogatást nyújt az egész berendezés-ellátási folyamat során, beleértve a kompresszorok kiválasztását, a mérnöki tanácsadást, a berendezések gyártását, a telepítést és az üzembe helyezést, az üzemeltetési és karbantartási képzést, a távoli műszaki segítséget, a helyszíni szervizt, a berendezések karbantartását, javítását és alkatrészellátást.

Nemzetközi ipari projektek esetén a műszaki csapat távolról kommunikálhat az ügyfelekkel a berendezések kiválasztása és üzemeltetése során.

GYIK

Mi a fő különbség a GL4 membránkompresszor és a hagyományos kompresszor között?

A fő különbség az, hogy a membrán választja el a sűrített gázt a kenéssel ellátott hidraulikus hajtásrendszertől. A kompresszió során a gáz nem érintkezik közvetlenül a kenőolajjal.

Miért használ a GL4 sorozat L alakú szerkezetet?

Az L alakú hengerelrendezést úgy tervezték, hogy javítsa a teljesítményegyensúlyt és a működési simaságot a függőleges és vízszintes kompresszorelrendezések jellemzőinek kombinálásával.

A GL4 sorozat alkalmas gyúlékony vagy mérgező gázok kezelésére?

Beállítható gyúlékony, robbanásveszélyes, mérgező és egyéb speciális gázokhoz. A kompresszor tényleges konfigurációját az adott gáztulajdonságok és üzemi feltételek alapján kell meghatározni.

Használ a GL4 sorozat vízhűtést?

Igen. Az ehhez a sorozathoz biztosított szabványos hűtési módszer a keringtető vízhűtés.

Can Jinding Provide Technical Support After Delivery?

Igen. A Jinding műszaki tanácsadást, távtámogatást, karbantartási segítséget, képzést, szükség esetén helyszíni műszaki szolgáltatást, berendezések javítását és pótalkatrész-támogatást nyújt.
