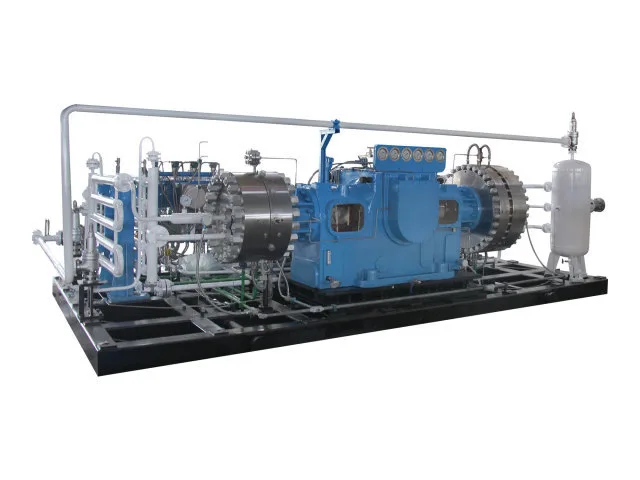

GD6 membránkompresszor

A GD6 membránkompresszor a dugattyús mechanikus hajtást a hidraulikus membránkompresszióval kombinálja, hogy kezelje azokat a gázokat, amelyeknél jobban ellenőrizni kell a szennyeződést és a tömítést. Működés közben a gáz a membrán és a hengerfej által alkotott zárt kompressziós kamrában marad, míg a hajtóolaj a membrán ellenkező oldalán marad. A keringető vizes hűtéssel és a normál 380 V-os üzemi feszültséggel a kompresszor kiválasztható a szívónyomás és hőmérséklet, a szükséges kipufogónyomás, a térfogatáram, a gázösszetétel és a projektspecifikus használati követelmények szerint.

Hogyan működik a GD6 membránkompresszor

1. Mechanikus hajtás

Az elektromos motor meghajtja a főtengelyt az erőátviteli rendszeren keresztül. A forgó főtengely a mozgást a hajtórúdon keresztül viszi át, és a dugattyút az olajhenger belsejében, lineárisan, oda-vissza mozgatva mozgatja.

2. Hidraulikus membránmozgás

Ahogy a dugattyú mozog, a hidraulikaolaj kiszorul az olajhenger belsejébe, és megnyomja a membránt. A membrán ezután előre-hátra mozog, megváltoztatva a gázkamra térfogatát anélkül, hogy a gáz érintkezne a hidraulikaolajjal.

3. Gázbeszívás

Amikor a membrán eltávolodik a hengerfejtől, a gázkamrában lévő térfogat megnő. A szívószelep a nyomáskülönbség alatt kinyílik, és a sűrített közeg belép a kamrába.

4. Gázkompresszió

A membrán ezután a hengerfej felé mozdul, csökkentve a zárt gázkamra térfogatát. A rendelkezésre álló térfogat csökkenésével a gáz nyomása emelkedik.

5. Gázkisülés

Amikor a gáz eléri a szükséges nyomónyomást, a kipufogószelep kinyílik, és a sűrített gáz kiszabadul a kamrából. Ezután a folyamat folyamatosan ismétlődik.

6. Hidraulikaolaj-kompenzáció

Működés közben kis mennyiségű hidraulikaolaj átjuthat a normál belső hézagokon, és visszatérhet az olajtartályba. A kiegyenlítő olajszivattyú a szívási folyamat során pótolja a szükséges olajmennyiséget. Az olajfelesleget a nyomásszabályozó rendszer szabályozza és visszavezeti a forgattyúházba, így segít fenntartani a membrán mozgásához szükséges hidraulikus feltételeket.

Gáztisztaság és szétválás a tömörítés során

Speciális gázok esetében a gáz tisztaságának megőrzése a kompresszió során ugyanolyan fontos lehet, mint a szükséges nyomás elérése. A GD6 membrán segítségével választja el a gázkamrát a hidraulikus hajtásrendszertől.

A sűrített közeg a zárt gázkamrában marad, és normál működés közben nem érintkezik közvetlenül a hidraulikaolajjal vagy a kenett mechanikus hajtáselemekkel. Ez a kialakítás segít csökkenteni az olajszennyeződés kockázatát, és támogatja azokat az alkalmazásokat, amelyek nagy tisztaságú gázokat, ritka vagy értékes gázokat és más közegeket tartalmaznak, szigorú tisztasági követelményekkel.

A membrán és a hengerfej alkotja a fő kompressziós kamrát, fenntartva a távolságot a gázút és a hidraulikus rendszer között normál működés közben. A tényleges elszigetelési teljesítmény a berendezés konfigurációjától, a tömítés kialakításától és a meghatározott működési feltételektől függ.

Nyomáskövetelmények és gázkompatibilitás

A GD6 dugattyús membrános mechanizmust használ a gáz összenyomására, miközben a technológiai közeget elkülönítve tartja a hidraulikus rendszertől. Egy adott alkalmazáshoz való alkalmassága a szükséges bemeneti és ürítési feltételektől függ, nem pedig önmagában a nyomásképességtől.

A legfontosabb kiválasztási paraméterek közé tartozik a bemeneti nyomás, a bemeneti hőmérséklet, a szükséges nyomónyomás és a térfogatáram. Figyelembe kell venni a gázösszetételt és a kémiai tulajdonságokat is, mivel ezek befolyásolják az anyagkompatibilitást, a tömítési követelményeket és a berendezés konfigurációját.

A tipikus alkalmazási közegek lehetnek nagy tisztaságú gázok, inert gázok, gyúlékony vagy robbanásveszélyes gázok, mérgező gázok, korrozív gázok és egyéb speciális gázok, az anyagkompatibilitás megerősítése és a jóváhagyott működési feltételek függvényében.

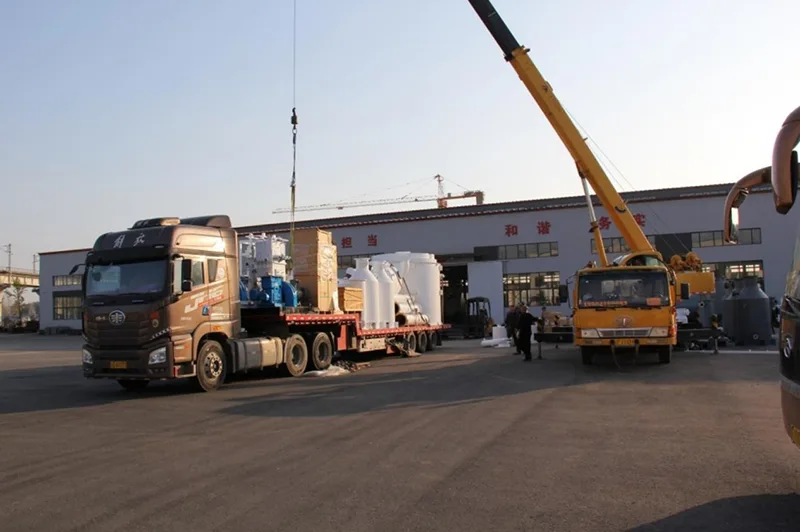

Csomagolás, Logisztika és Szállítás

Az ipari kompresszorok megfelelő védelmet igényelnek a kezelés és a nemzetközi szállítás során. A GD6 membránkompresszor végső csomagolási módját a berendezés méretei, súlya, szállítási módja és rendeltetési követelményei szerint rendezzük.

Szállítás előtt a kompresszort és a kapcsolódó részegységeket szállításra előkészítik, és az elfogadott csomagolási követelményeknek megfelelően védik. A nemzetközi szállításhoz megfelelő exportcsomagolás megoldható, míg a szállítási jelek és egyéb projektspecifikus követelmények a megrendelés feldolgozása során ellenőrizhetők.

A rendeltetési helytől és a projekt ütemtervétől függően a berendezések szállítása megfelelő logisztikai megállapodásokkal koordinálható, beleértve a tengeri fuvarozást és az egyéb alkalmazható szállítási módokat.

A Jinding gyártási és mérnöki képessége támogatja

Az ipari membránkompresszor teljesítménye nem csak a kialakításától, hanem a mögötte álló gyártási képességtől is függ. A Jinding Technology 1995 óta az ipari kompresszorokra és acetiléngyártó berendezésekre összpontosít, amelyek membránkompresszorokat, dugattyús kompresszorokat és folyadékhajtású kompresszorokat kínálnak az ipari alkalmazások széles skálájához.

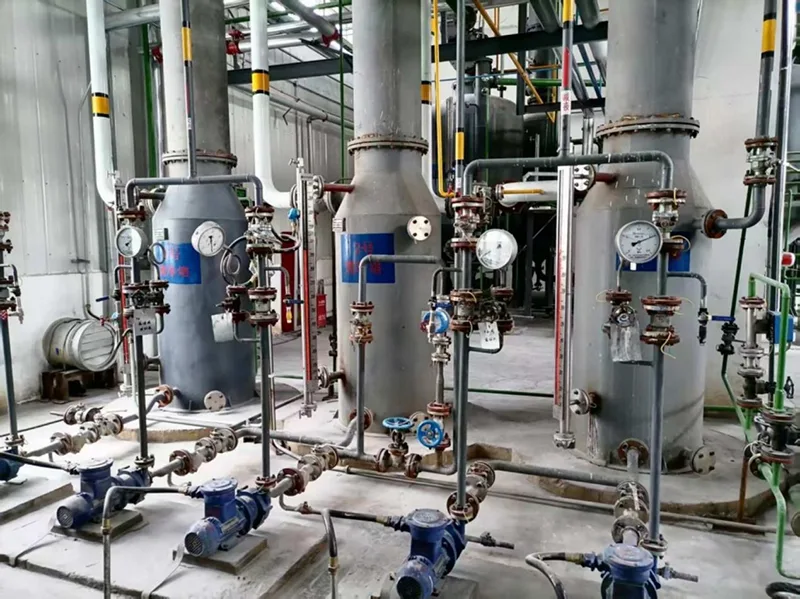

A cég gyártóbázisa integrálja a megmunkálást, összeszerelést, hegesztést, festést, tesztelést, kutatást és fejlesztést, valamint az ügyfélszolgálatot. Több mint 100 megmunkáló- és vizsgálóberendezés-készlet támogatja a gyártási és ellenőrzési folyamatot, míg az elkötelezett műszaki személyzet mérnöki támogatást nyújt a berendezés kiválasztásában és a projekt megvalósításában.
