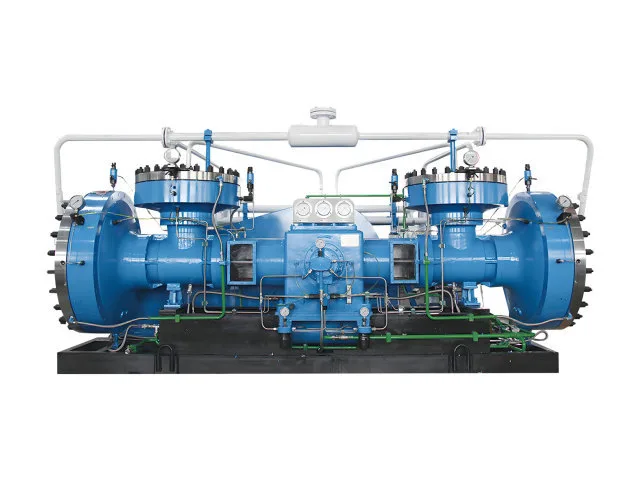

A gázleválasztás fontos szempont a nagy tisztaságú vagy speciális gázok összenyomásakor. A D membránkompresszorban egy membrán választja el a technológiai gázt a kompresszor hidraulikus és kenési oldalától. A gáz kompressziója a membrán mozgásán keresztül megy végbe, nem pedig a dugattyúnak a gázkamrával való közvetlen érintkezésén keresztül, ami segít megelőzni a technológiai gáz és a kenőolaj közötti közvetlen érintkezést.
A membránkompresszor fő szerkezeti jellemzője a sűrített gáz és a hidraulikus hajtásrendszer elválasztása.
A hagyományos dugattyús kompresszorban a dugattyú közvetlenül a gázpalackon belül működik. A membránkompresszor más megközelítést alkalmaz. A membrán gátat képez a gázkamra és a hidraulikus oldal között. A membrán a hidraulikus hajtás hatására mozog, és a kompressziós mozgást átadja a gáznak anélkül, hogy a folyamatgáz és a kenőrendszer között közvetlen érintkezés kellene.
Ez az elrendezés különösen fontos, ha a sűrített gázt az olaj- vagy hidraulikus rendszertől elkülönítve kell tartani.
A D membránkompresszor kétlépcsős tömörítési elrendezést használ. Ahelyett, hogy egy kompressziós lépésben alkalmaznánk a teljes nyomásnövekedést, a gáz két kompressziós fokozaton megy keresztül. Ez az elrendezés lehetővé teszi, hogy a rendelkezésre álló modellek lefedjék a bemeneti nyomás, a kimeneti nyomás és a gázáramlás különböző kombinációit.
|
Modell |
Bemeneti nyomás MPa(G) |
Kimenet nyomás MPa(G) |
Névleges térfogat- áramlási sebesség (Nm3/h) |
Hatalom (KW) |
Sebesség (r/perc) |
Dimenzió L*Sz*H(mm) |
|
GD-1000/15-220 |
1.5 |
22 |
1000 |
185 |
420 |
6800*3900*2300 |
|
GD-670/12-220 |
1.2 |
22 |
670 |
160 |
420 |
6800*3900*2300 |
|
GD-400/3-220 |
0.3 |
22 |
400 |
185 |
420 |
6500*4200*2500 |
|
GD-2710/9.6-16 |
0.4 |
13.5 |
2710 |
132 |
420 |
5000*3700*2500 |
|
GD-649/5.5-28 |
0.55 |
2.8 |
649 |
75 |
420 |
4500*3000*2000 |
|
GD-350/0,5-3 |
0.2 |
4.5 |
200 |
55 |
420 |
4500*3000*1800 |
|
GD-180/15 |
Légköri nyomás |
1.5 |
180 |
45 |
420 |
5000*3450*2500 |
|
GD-667/1.25-6 |
0,125 |
0.6 |
667 |
75 |
420 |
4200*3400*2500 |
|
GD-120/0,35-10 |
0,035 |
1.0 |
120 |
37 |
420 |
5070*3210*2500 |
|
GD-313/1-20 |
0.1 |
2.0 |
313 |
75 |
423 |
6800*3200*3700 |
|
GD-150/1,5-19 |
0,15 |
1.9 |
150 |
37 |
420 |
3040*2700*1540 |
|
GD-43/0,5-18,5 |
0,05 |
1.85 |
43 |
18.5 |
420 |
3100*2500*2200 |
|
GD-75/4 |
Légköri nyomás |
0.4 |
75 |
18.5 |
415 |
3040*2700*1470 |
|
GD-30/160 |
Légköri nyomás |
16 |
30 |
22 |
410 |
2800*1400*1400 |
|
GD-50/9-150 |
0.9 |
15 |
50 |
15 |
400 |
2500*1300*1300 |
|
GD-10/20 |
Légköri nyomás |
2.0 |
10 |
7.5 |
410 |
2800*1800*1600 |
|
GD-50/4-60 |
0.4 |
6.0 |
50 |
18.5 |
410 |
2900*1800*1600 |
|
GD-25/30-210 |
3.0 |
21 |
25 |
11 |
500 |
2000*1280*1500 |
|
GD-20/5-150 |
0.5 |
15 |
20 |
11 |
500 |
1600*900*1400 |
A D membránkompresszor az ipari és speciális gázok több kategóriájához konfigurálható:
Nagy tisztaságú gázok
Inert gázok
Gyúlékony és robbanásveszélyes gázok
Mérgező gázok
Egyéb speciális gázok
Úgy tervezték, hogy nagy tisztaságú, inert, gyúlékony, robbanásveszélyes, mérgező és egyéb speciális gázokat sűrítsen, különböző áramlási sebességekkel és nyomásigényekkel.
Egy membrán választja el a technológiai gázkamrát a hidraulikus és kenőrendszertől, minimálisra csökkentve a gáz és a kenőolaj közötti közvetlen érintkezés kockázatát.
A technológiai gázt a hidraulikus és kenési oldalról a membrán választja el. Ezért a berendezést pontosabban úgy írják le, hogy membrános gázsűrítést használnak, nem pedig az egész gépet olajmentesnek minősítik.
A megadott D sorozatú konfiguráció kétlépcsős tömörítési elrendezést használ.
A felsorolt modellek 10 és 2710 Nm³/h közötti névleges áramlási sebességet fednek le.
A felsorolt tartományban egyes modellek maximális kimeneti nyomása 22 MPa(G).
Igen. A megadott műszaki konfiguráció cirkulációs vizes hűtőrendszert használ.
